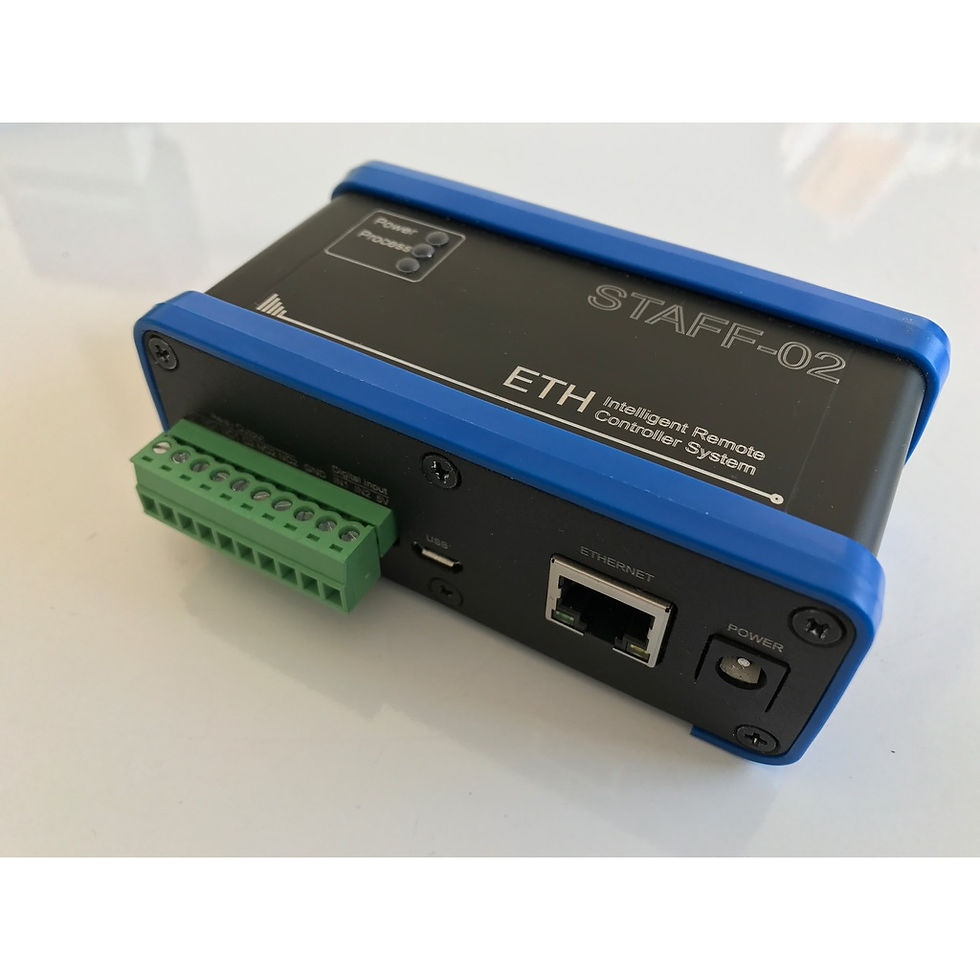

STAFF-02 MODBUS

UZAKTAN KONTROL SİSTEMİ

STAFF02Modbus Gateway RS485 üzerinden MODBUS protokolü ile haberleşen cihazlarınızınTCP/IP protokolünü kullanarak ethernet altyapısıüzerinden uzaktan kontrolünü yapabilmenizi sağlar.

STAFF02 Modbus Gateway ileaynı anda 5 noktadan izleme yapabilirsiniz. Modbus yapısında server veya clientolarak kullanabilirsiniz.

STAFF02 RTU,saydam ve saydam olmayan veri iletimini RS485 ve RS232 ile ethernet üzerinden destekler.  Akıllı cihazlara bağlanabilirve endüstriyel sayaçlarda ki analog giriş, TTL, dijital giriş, darbe sayacıdeğerlerini okuyabilir.

Ethernet haberleşmesi; güvenilir, uygun ve düşük maliyetli veri iletimiözelliğine sahip olduğundan dolayı, müşterilerin kendi bilgi sistemlerinikurduğu sanayi ve yan hizmetler sektörlerinde yaygın olarak kullanılmayabaşlamıştır. Uzaktan kontrol ekranları, uzaktan okuyucu sayaçlar, ATM, verikayıt sistemleri, POS, SCADA ve izleme sistemleri bütün ülkelerde verikanallarının korunması gereken uygulamalardır.

STAFF02 RTU;fabrika otomasyonlarında, çevre izleme sistemlerinde ve uzaktan kontroledilebilen cihazların yönetilmesinde M2M endüstrisi için kullanılan ideal çözümdür. Bu arada kullanıcı dostu olması ve kolay kurulumu ile PC Configuratoryazılımı, konfigürasyon işlemlerinde kullanıcılara yardımcı olur.

Gömülü 32 bit ARM7-MCU (120Mhz, 512K Flash),
TCP/UDP/IP/ICMP/DNS ağ protokolleri,
Gömülü PPP, TCP/IP protokolleri,
Ethernet haberleşmesi üzerinden I/O portları için Modbus TCP protokolü destekler,
Saydam ve saydam olmayan veri iletimini destekler,
Point-to-point, point-to-multipoint, multipoint-to-multipoint haberleşme modlarını destekler,
Com bağlantı noktası ve internet arasında veri iletimi ?Tak ve Çalıştır? çözümü ile gerçekleştirebilir,
3 adet analog giriş(0~12V), 2 adet dijital giriş(NC/NO Dry contact) ve 2 dijital çıkış(NC/NO Dry contact),
RS232, 3 kablo standart seri port ile 230400 BPS hıza kadar destekler,
RS485 port ve Bus protokolü destekler,
Watch Dog Timer donanımı ile güvenilir ve stabil olması sağlanmıştır,
PPP heartbeat teknolojisi ile her zaman online olması sağlanmıştır,
Uygulama katmanının kararlı bağlantısını korumak için heartbeat teknolojisini kullanır,

Çalışma kararlılığı: 365 x 24 saat,
Uzun süreli iş uygulamaları için uygun endüstriyel tasarım.



Ethernet RTU aşağıdaki uygulamalar için uygundur :

Elektrik enerjisi endüstrisi
Uzaktan sayaç okuma
Güç izleme
Sokak lambası izleme
Sayaç izleme
Kontrol odası izleme
Güç dağıtımotomasyonu uzaktan kumanda sistemleri

Otomatik izleme sistemi
Satış makineleri
ATM
 POS

Trafik endüstrisi
Trafik talimatları
Araç park rehberi
Otobanizleme
Trafik ışıkları kontrolü ve fotoğraf iletimi

Su endüstrisi
Su izleme
Su sayacıizleme
Su şebekesi ağını gerçek zamanlı izleme

Çevre, meteoroloji, petrol ve diğer endüstriler
Çevre koruması için kirlilik kaynaklarını izleme
Çevre izleme
Meteoroloji kolayları izleme
Gerçek zamanlı gürültü izleme
Petrol alanı izleme
Isıtma şebekesi izleme
Kömür izleme
Sismik hareket izleme
RS232 seri portuna veya PLC' ninRS485'ine sahip her türlü cihaz, RTU kablosuz veri iletimini destekler.
Ethernet RTU cihazdan internete veri aktarımı ve internetten cihaza veriaktarımı (izleme merkezi veya sunucu) için uygundur.

TEKNİK ÖZELLİKLER

İşlemci
NXP LPC2368
GSM Modül
Telit
Çıkışlar
2 adet tek kontak röle çıkışı 10A/250VAC, 10A/30VDC
Girişler
2 adet optik izoleli dijital giriş. Giriş voltaj değeri 5 V
2 adet analog giriş (0-12Volt)
DS1820 Sıcaklık sensörü girişi
2 adet genel amaçlı IO
USB Port
Modbus Designer yazılımı için kullanılır.
Arabirimler
UART, RS485, I2C (SHT1x)
Çalışma Voltajı
9-36 VDC
Anten
Yok
Sim Kart Soketi
Push-Push Soket
Boyutlar (ExBxY)
58mm x 116mm x 38mm


KURULUM ve KULLANIM DOKÜMANI

VIDEO

Paket İçeriği:
Staff-02 ETHERNET MODBUS Cihazı
12 Volt 1 Amper Adaptör
SIM Kart pakete dahil değildir. Kullanıcı tarafından temin edilecektir.
